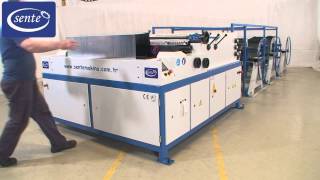

Автоматическая линия Sente Makina AUTO DUCT FORMER WITH NOTCHING

Автоматическая линия Sente Makina AUTO DUCT FORMER WITH NOTCHING предназначена для производства заготовок воздуховодов прямоугольного сечения. Станок работает полностью в автоматическом режиме, прокатывает Z- образные ребра жесткости, гнет и режет по заданным параметрам для последующего соединения на станке тоннельной сборке и установке шинореек.

Отличительная особенность данной линии в том, что она обеспечивает необходимые перспективы для производства S-образной и скользящей рейки. Линия с вырубной системой оснащена вырубным устройством, что не предусмотрено в стандартной автоматической линии AUTO DUCT FORMER. Линия может работать как с фланцем, так и без фланца (для крепления стандартной шинорейки). В данном блоке предусмотрены два гидравлических цилиндра (два цилиндра на одной стороне, два цилиндра на другой стороне). Машина вырубает уголки  в точке гиба (желаемую точку вырубки уголка на листе вводит оператор непосредственно на сенсорном экране). Вырубные станции могут быть вручную перемещены с правой и с левой стороны под ширину листа. Размеры уголка могут быть изменены под различную ширину фланца.

Максимальная длина получаемого изделия 1500 мм, а минимальное сечение производимой заготовки 125х125 мм. Скорость работы от 5 до 15 м/мин позволяет изготавливать воздуховод размером 250х250 мм всего за 1,1 мин. Производительность :650 м²/день ± 1 м² (8-ми часовой рабочий день)

Гибочная балка и модуль резки оснащены пневматическим приводом.

Возможно изготовление П- и Г- образной формы.

Линия состоит из 3 разматывателей, автоматическим селектором выбора рулона, правильного устройства с валом для нанесения ребер жесткости, гибочного и отрезного устройства.

Комплектация:

  • Рама станка
  • ЧПУ с сенсорным экраном
  • 3 размотчика, 1500 х 5 000
  • Автоселектор выбора размотчика
  • Затягивающее устройство
  • Правильное устройство
  • Модуль нанесения ребер жесткости Z
  • Модуль резки, так же позволяет резать металла на листы по длине
  • Модуль автоматической гибки

Опции:

  • Гидравлический привод для работы с металлом 1,7 мм - 15 518 euro.
  • Размотчик на 7 тонн - 2 738 euro.
  • Модуль подгибки кромок для монтажа шины - 3 286 euro.
  • Ребра жесткости «Трапеция» - 1 825 euro.
  • Ребра жесткости U- образные - 1 825 euro
  • Принтер для маркировочных наклеек - 3 286 euro.
  • Автоселектор на 4 рулона - 5 555 euro.

Производитель: Sente Makina
Страна производитель: Турция
Cрок поставки: по запросу

Линия для воздуховодов AUTO DUCT FORMER WNS

Толщина обрабатываемого материала, мм

0,5-1,25

Минимальный размер воздуховода, мм

125х125

Макс. длина заготовки, мм

1500

Скорость подачи, м/мин

4

Привод

электрический

Ребра жесткости

Z

Внутренний диаметр рулона, мм

508

Внешний диаметр рулона, мм

1500

Грузоподъемность 1-го разматывателя, кг

5000

Напряжение питания, В

220/50-60 В/Гц

Потребляемая мощность, кВт

4,4

Пневматика, бар

6

Расход воздуха, лит/мин

302

Размеры, ДхШхВ, мм

7300х3000х1500

Масса, кг

3610
