Линия поперечной резки металла LICO

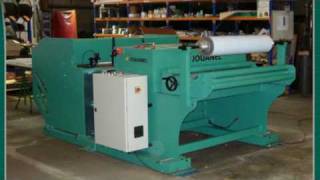

Линия поперечной резки LICO JOUANEL (Франция)

Автоматизированная линия поперечной резки рулонного металла - это оптимальное и высокотехнологичное решение для резки металла на листы. Технология резки металла на листы предъявляет особые требования к оборудованию. Линии компании «JOUANEL» — эфективное решение для тех, кто хочет получить качественную продукцию на современном оборудовании с применением высокоточного правильно-подающего оборудования.

Линии производятся с широким диапазоном характеристик по толщине — от 0,4 до 2,0 мм. при ширине исходной заготовки от 600 до 1500 мм. Линия поперечной резки металла имеет быструю самоокупаемость и приносит стабильную прибыль на протяжении всего срока эксплуатации. Наши линии поперечной резки, соответствуют всем европейским стандартами и гарантирующими высокое качество выпускаемой продукции.

Наше оборудование работает с различным металлом — холоднокатаной сталью, оцинкованной сталью, металлами с лакокрасочным и полимерным покрытием, алюминием и др. Толщина перерабатываемого материала достигает 2.0 мм. При этом скорость резки, в зависимости от комплектации линии, может достигать 30 м/мин. Грузоподъемные механизмы, как и разматывающие механизмы, работают в диапазоне от 5 до 15 тонн.

Управление линиями осуществляется современными цифровыми системами управления, которые обеспечивают высокую точность резки и правки листа.

Состав линии поперечной резки:

А) Консольный разматыватель DPF1250/M/EI

• Ширина: 1250 мм
• Макс. Ø рулона 1500 мм
• Грузоподъемность 10 тонн
• Разжим лап гидравлический внутренний диаметр 470-540 мм
• Прижим рулона с гидравлическим приводом
• Загрузочная тележка CD5
• Грузоподъемность: 10 тонн
• Привод: гидравлический
• Управление через выносной кнопочный пульт

Б) Подвижная телескопическая рампа с гидравлическим приводом.

Для облегчения подачи листа с рулона на подающий стол

Для плавной и стабильной подачи материала в станок, приемный стол с роликами и двумя приводными валами (1 стальной и 1 проризиненый), оснащен 4 подвижными направляющимим с механическими энкодерами. Направляющие перемещаются при помощии маховиков на каждом маховике установлен механическйи энкодер показывающий точную ширину между ними.

Правильное устройство с 8 валами (LICO DEC-3)

• 4 приводных вала
• 4 верхних вала с ручной регулировкой высоты с механическим счетчиком

В) Модуль поперечной резки. Включает в себя электромеханическую гильотину. Закаленные ножи из инструментальной стали с 4-мя режущими кромками позволяют качественно без заусенцев, задиров и волнистости резать металл толщиной до 2,0 мм и шириной до 1500 мм.

Панель управления

- 6" сенсорный экран
- Световая индикация подачи питания
- Кнопка аварийной остановки
- Селектор выбора работы
- Вперед/назад (ручной режим)
- Ручная резка

АСУ

• Хранение в памяти 3 600 программ
• Автоматическая регулировка скорости для лучше точности реза (+/- 0,5 мм на двух метрах длины)
• Скорость размотчика 15 м/мин
• Автоматический расчет необходимого материала на программу
• Управление потерей металла при продольной резке автоматическая остановка продольной резки перед поперечным резом, а также для очистки лезвий (появляется сообщение, сообщающее оператору поднять лезвия и снова нажать на кнопку пуск чтобы закончить цикл, есть «опция автоматического подъема ножей» при наличии модуля продолной резки)
• Напряжение питания 400В, 3 фазы

С) Приемный стол

• Максимальная рабочая длина 3 м
• Максимальная высота складирования 150 мм (вертикальное расхождение на 150 мм: +/- 1мм)
• 1 центральный ручной ограничитель, настраивается в зависимости от программы
• 1 система выравнивания устанавливается под линией реза
• Снятие палета после укладки в бок при помощи автопогрузчика.

Модульная линия LICO это целый комплекс по обработке листового металла, который позволяет не только подготавливать заготовки для последующего передела, но и получать готовые изделия. Она может включать в себя следующие опции:

• модуль нанесения защитной пленки;
• модуль продольного раскроя металла;
• модуль намотки отрезанных краев;
• модуль вырубки полосок;
• модуль пробивки отверстий;
• модуль поперечного или продольного Z- профилирования;

Производитель: Jouanel Industrie
Страна производитель: Франция
Cрок поставки: по запросу
